หน่วยที่5

หน่วยที่5

การประกอบเครื่องคอมพิวเตอร์ด้วยตนเอง ปัจจุบันไม่ใช่เรื่องยากอีกต่อไป

ซึ่งเราสามารถหัดประกอบด้วยตนเองได้ โดยมีขั้นตอน ดังนี้
                    1. ขั้นแรกให้เตรียมอุปกรณ์ที่จำเป็นสำหรับการประกอบเครื่องคอมพิวเตอร์
เช่น ไขควงสี่แฉก กล่องสำหรับใส่น็อต คู่มือเมนบอร์ด คีมปากจิ้งจก

2. เริ่มจากการติดตั้งซีพียูก่อน โดยง้างขาล็อคของซ็อกเก็ตขึ้นมาจากนั้น
นำซีพียูมาใส่ลงไปในซ็อกเก็ตโดยให้วางตำแหน่งขาที่ 1 ของซีพียูและซ็อกเก็ตให้ตรง
กัน โดยสังเกตว่าที่ขาที่ 1 ของซีพียูจะทำเครื่องหมายเป็นจุดเล็กไว้ที่มุมด้านบนของ
ซีพียู

3. เมื่อวางซีพียูตรงล็อคกับซ็อกเก็ตแล้ว จากนั้นให้กดขาล็อกลงไปเหมือน
เดิม แล้วนำซิลิโคนมาทาตรงบริเวณคอร์ (แกน) ของซีพียู และไม่ควรทาซิลิโคนให้
หนา หากเห็นว่าหนาเกินไปให้ใช้กระดาษหรือแผ่นพลาสติกมาปาดออกเสียบ้าง

4. ติดตั้งฮีทซิงค์และพัดลมลงไปบนคอร์ของซีพียู ติดล็อกให้เรียบร้อย
ในขั้นตอนนี้มีจุดที่ต้องระวังอยู่ 2 จุดคือ การติดตั้งฮีทซิงค์ของพัดลมจะต้องแนบ
สนิทกับคอร์ของซีพียู อย่าพยายามกดแรงไป บางทีคอร์ของซีพียูอาจบิ่นได้ ส่วนขา
สปริงที่ยึดพัดลมบางทีมันแข็งเกินไป บางคนใช้ไขควงพยามยามกดขาสปริง
ให้เข้าล็อก ซึ่งอาจทำให้พลาดไปขูดเอาลายปริ้นบนเมนบอร์ดขาดทำให้เมนบอร์ด
อาจเสียหายได้

5. เสียบสายไฟของพัดลมเข้ากับขั้ว CPU FAN โดยดูจากคู่มือเมนบอร์ด

6. นำแรมมาเสียบเข้ากับซ็อกเก็ตแรมโดยให้ตรงกับร่องของซ็อกเก็ต จากนั้น
จึงกดลงไปจนด้านล็อกทั้ง 2 ด้านดีดขึ้นมา (บางเมนบอร์ดตัวล็อกทั้งสองด้าน
อาจไม่จำเป็นต้องดีดขึ้นมาก็ได้ให้ดูว่าเข้าล็อกกันก็พอ)

7. ขันแท่นรองน็อตเข้ากับเคส

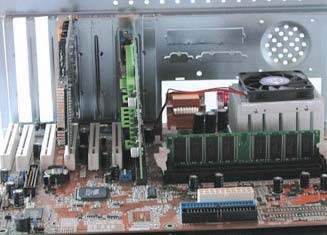

8. นำเมนบอร์ดที่ได้ติดตั้งซีพียูและแรมวางลงไปบนเคส จากนั้นขันน็อตยึด
เมนบอร์ดเข้ากับตัวเคสให้ครบทุกตัว

9. เสียบการ์ดแสดงผลลงไปในสล็อต AGP เสร็จแล้วขันน็อตยึดติดกับเคส

10. เสียบการ์ดเสียงลงไปในสล็อต PCI เสร็จแล้วขันน็อตยึดติดกับเคส

11. เสียบสายเพาเวอร์ซัพพลายเข้ากับขั้วต่อบนเมนบอร์ด โดยควรเสียบให้
ปลั๊กของสายเพาเวอร์ซัพพลายตรงล็อกกับขั้วต่อบนเมนบอร์ด

12. สอดไดรฟ์ซีดีรอมเข้ากับช่องว่างหน้าเคส แล้วขันน็อตยึดกับตัวเคส
ให้แน่น

13. เสียบสาย IDE เข้ากับไดรฟ์ซีดีรอมโดยให้แถบสีแดงตรงกับขาที่ 1
หรือด้านที่ติดกับขั้วสายไฟ จากนั้นจึงเสียบสายไฟและสายสัญญาณเสียงเข้าไปด้วย

14. เสียบสาย IDE อีกด้านเข้ากับขั้วต่อ Secondary IDE บนเมนบอร์ด
โดยแถบสีแดงตรงกับขาที่ 1 ของขั้วต่อด้วย

15. สอดฮาร์ดดิสก์เข้ากับช่องติดตั้ง แล้วขันน็อตยึดกับตัวเคสให้แน่น

16. เสียบสาย IDE เข้ากับฮาร์ดดิสก์โดยให้แถบสีแดงตรงกับขาที่ 1 หรือด้าน
ที่ติดกับขั้วสายไฟ จากนั้นจึงเสียบสายไฟเข้าไปด้วย

17. เสียบสาย IDE อีกด้านเข้ากับขั้วต่อ Primary IDE บนเมนบอร์ด โดยแถบ
สีแดงตรงกับขาที่ 1 ของขั้วต่อด้วย

18. สอดไดรฟ์ฟล็อบปี้ดิสก์เข้าไปในช่องติดตั้ง แล้วขันน็อตยึดกับตัวเคส
ให้แน่น

19. เสียบสายไฟเข้ากับขั้วต่อสายไฟของฟล็อบปี้ดิสก์ ให้สังเกตสายไฟของ
ฟล็อบปี้ดิสก์จะมีหัวขนาดเล็กกว่าสายไฟของซีดีรอมและฮาร์ดดิสก์

20. เสียบสายแพขนาด 34 เส้น (เส้นเล็กกว่าสายแพของฮาร์ดดิสก์
และซีดีรอม) ให้ด้านที่มีการไขว้สายเข้ากับขั้วต่อไดรฟ์ฟล็อบปี้ดิสก์ โดยแถบสีแดง
ของสายแพต้องตรงกับขาที่ 1 ของขั้วต่อด้วย หากใส่ผิดด้านไฟของไดรฟ์
ฟล็อบปี้ดิสก์จะติดตลอด วิธีแก้ไขคือให้หันสายแพกลับด้านเพราะไดรฟ์ฟล็อบปี้ดิสก์
บางยี่ห้ออาจต้องใส่สลับด้านกัน

21. เสียบสายแพอีกด้านเข้ากับขั้วต่อฟล็อบปี้ดิสก์บนเมนบอร์ด โดยให้สาย
สีแดงตรงกับขาที่ 1 หรือ pin1 ของขั้วต่อด้วย

22. เสียบสายสัญญาณต่างๆ จากเคส เช่น สวิตช์เปิดปิดเครื่อง ไฟบอก
สถานะเปิดเครื่อง ไฟบอกสถานะฮาร์ดดิสก ปุ่ม Reset ลำโพง ลงบนเมนบอร์ด
ควรดูคู่มือเมนบอร์ดประกอบด้วย โดยต้องเสียบขั้วให้ถูกหากผิดขั้ว คอมพิวเตอร์
จะไม่ติดหรือมีไฟค้างตลอดเวลา วิธีแก้ไขคือให้เราลองสลับขั้วและเปิดเครื่องขึ้น
มาใหม่

23. เมื่อเสร็จเรียบร้อยแล้วให้เราลองสำรวจดูว่ามีน็อตหรืออุปกรณ์อื่นๆ
ตกค้างอยู่บนเมนบอร์ดหรือไม่ เพราะอาจทำให้เกิดกระแสไฟลัดวงจรจนเกิดความ
เสียหายต่อเมนบอร์ดและอุปกรณ์ต่างๆ บนเมนบอร์ดได้ นอกจากนี้ควรตรวจสอบ
การติดตั้งทั้งหมดว่าเรียบร้อยดีแล้ว เช่น การ์ดต่างๆ หรือสายสัญญาณเสียบ
แน่นหนาดีหรือยัง โดยเฉพาะฮีทซิงค์และพัดลมต้องแนบสนิทกับซีพียู พร้อมทั้งล็อก
ติดกันอย่างแน่นหนา

24. เมื่อเรียบร้อยดีแล้วปิดฝาเคสและขันน็อตให้เรียบร้อย ก็เป็นอันเสร็จสิ้น
ขั้นตอนการประกอบเครื่องอย่างถูกต้องและสมบูรณ์แบบแล้ว
